篮球场地设计图纸是篮球场建设与施工的重要依据，准确规范的图纸能够确保场地符合国际标准，保证比赛的公平性和安全性。本文将详细解析篮球场地设计图纸中的尺寸规范、比例选择以及标注要点，为相关设计与施工人员提供专业参考。

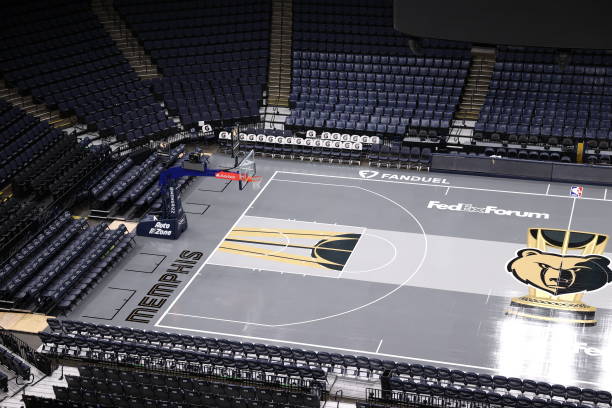

一、标准篮球场地尺寸规范
1. 国际比赛标准尺寸
- **全场尺寸**：长28米，宽15米（国际篮联FIBA标准）
- **NBA标准**：长28.65米，宽15.24米
- **缓冲区**：边线外至少2米，端线外至少2米的无障碍区域
2. 关键区域尺寸详解
- **三分线**：距离篮筐中心6.75米（FIBA标准），NBA标准为7.24米
- **罚球线**：距离端线内沿5.8米，长度3.6米
- **限制区（油漆区）**：从端线到罚球线距离5.8米，宽度4.9米
- **中圈**：半径1.8米，位于场地正中央
- **篮筐位置**：距离端线内沿1.2米，高度3.05米
二、图纸比例选择原则
1. 常用比例规格
- **总平面图**：建议使用1:100或1:200比例
- **局部详图**：可采用1:50或1:20比例
- **节点大样图**：使用1:10或1:5比例展示细节
2. 比例选择考量因素
- 图纸用途（方案设计、施工图或竣工图）
- 图纸输出尺寸与可读性
- 需要表达的细节程度
- 场地实际尺寸与图纸幅面的匹配度
三、图纸标注规范详解
1. 尺寸标注系统
- **线性尺寸**：使用毫米(mm)为单位，标注清晰、无遗漏
- **半径/直径标注**：在尺寸数字前加注R或φ符号
- **角度标注**：使用度(°)为单位，精确到小数点后一位
2. 关键标注要点
- **基准线标注**：明确场地中心线、端线、边线等基准
- **标高标注**：标明场地坡度与排水要求（通常为0.5%-1%）
- **材料标注**：明确地面材料、颜色及施工工艺
- **设施标注**：篮架、照明、排水等配套设施位置与规格
3. 符号与图例规范
- 使用行业标准图例符号
- 提供完整的图例说明表
- 不同线型区分（实线、虚线、点划线）表达不同元素
四、设计图纸检查要点
1. **尺寸复核**：确保所有关键尺寸符合比赛标准
2. **比例验证**：检查图纸比例是否一致且合理
3. **标注完整性**：确认无遗漏尺寸与必要说明
4. **图面清晰度**：保证线条、文字清晰可辨
5. **专业审核**：由具备资质的专业人员审核签字
五、常见错误与避免方法
1. **比例失调**：选择不当比例导致图纸表达不清
2. **尺寸遗漏**：关键功能区域尺寸标注不全
3. **标注混乱**：文字与尺寸重叠，影响识图
4. **标准混淆**：混合使用不同篮球组织标准
结语
规范的篮球场地设计图纸是保证篮球场质量的基础。设计人员应严格遵循国际标准，合理选择比例，规范进行标注，确保图纸的准确性、完整性和可实施性。只有精准的设计图纸才能为施工提供可靠依据，最终建成符合规范、满足比赛要求的高质量篮球场地。
在实际设计工作中，建议参考最新的国际篮联(FIBA)《篮球设施指南》和中国《体育场地与设施设计规范》，确保设计符合最新标准要求。同时，根据具体项目需求，适当考虑残疾人土 accessibility 要求及多功能的灵活性，使篮球场地设计更加专业和完善。
